대부분의 WPC 퍼걸러 기사는 외관과 낮은 유지 관리에 중점을 둡니다. 5년 간의 열 순환 및 풍하중 후에도 퍼걸러가 여전히 서 있고 여전히 수평을 유지할지 여부를 결정하는 구조적 질문을 다루는 사람은 거의 없습니다.
이 가이드에서는 엔지니어링 측면, 즉 WPC 프로파일의 최대 경간, 열팽창 허용치, 기초 요구 사항, WPC를 알루미늄 및 목재와 구조적으로 비교하는 방법을 다룹니다. 이 문서는 정보를 바탕으로 구조적 결정을 내려야 하는 계약자, 지정자 및 프로젝트 엔지니어를 위해 작성되었습니다.
작성자의 메모:이 가이드의 스팬 데이터는 Necowood의 내부 테스트 및 게시된 재료 사양을 기반으로 합니다. 프로젝트별 구조 계산의 경우 항상 자격을 갖춘 구조 엔지니어에게 문의하십시오.
1. WPC 퍼걸러의 최대 서까래 경간

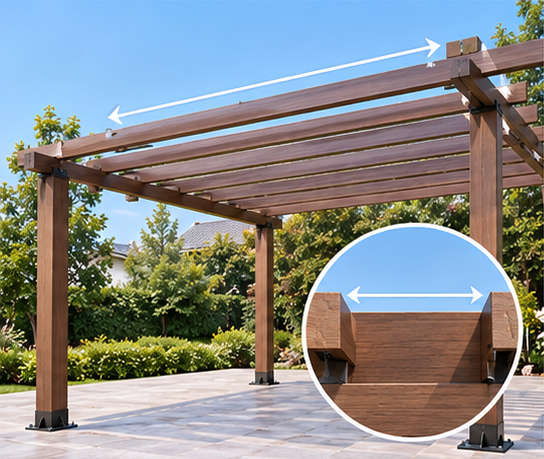

서까래 스팬은 지지대 사이에서 측정됩니다. 최대 스팬을 초과하면 처짐 및 구조적 피로가 발생합니다.
가장 중요한 구조적 한계WPC 퍼걸러스팬이다. WPC는 알루미늄이나 강철보다 덜 단단하므로 서까래와 빔을 더 짧은 간격으로 지지해야 합니다.
표준 WPC 서까래 스팬2.5m – 3.0m (중간 지지대 없음)
알루미늄 서까래 스팬4.0m+(중간 지원 없음)
목재 서까래 경간3.0m – 4.0m (종에 따라 다름)
알루미늄 코어가 포함된 WPC3.5m – 4.5m (구간에 따라 다름)
표준 WPC 프로파일을 사용하는 3m 이상의 스팬의 경우 다음 옵션을 사용할 수 있습니다.
- 더 큰 WPC 섹션— 강성을 향상시키기 위해 서까래 프로파일의 깊이를 늘립니다(예: 50mm에서 80mm 깊이로).
- 미드빔 지원- 중앙 빔을 추가하여 유효 스팬을 절반으로 줄입니다.
- 알루미늄 코어 강화 WPC— 목재 외관과 구조적 강도를 결합한 내부 알루미늄 인서트가 있는 WPC 프로파일을 사용합니다.
2. 열팽창: 3~5mm 규칙

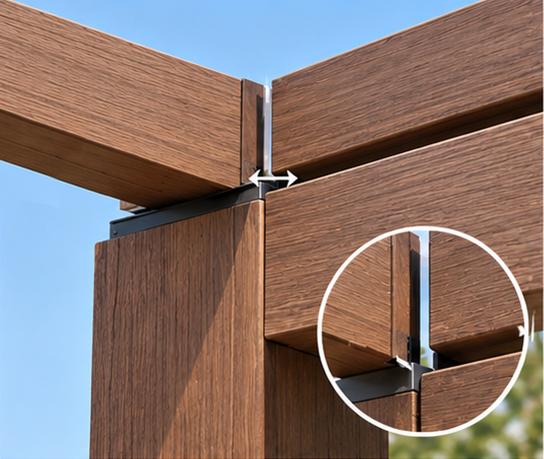

열적 움직임을 수용할 수 있도록 서까래 끝 부분과 기둥과 기둥 사이의 연결 부분에 확장 간격을 두어야 합니다.
WPC는 온도 변화에 따라 팽창하고 수축합니다. 이는 결함이 아닙니다. 이는 설계해야 하는 재료 특성입니다. 실질적인 결과는 서까래와 들보가 기둥이나 견고한 구조물에 단단히 끼일 수 없다는 것입니다.
확장 간격 요구 사항
서까래 끝부분의 최소 간격:3~5mm
빔-포스트 연결 시 최소 간격:3~5mm
확장 계수(Necowood Gen-2):0.035mm/m·°C 이하
팽창 계수(표준 WPC):0.05~0.06mm/m·°C
Necowood의 팽창 계수가 0.035mm/m·°C 미만인 경우 40°C 온도 변동을 겪는 3m 서까래는 약4.2mm. 3~5mm 간격은 버클링이나 조인트 분리를 유발하지 않고 이러한 움직임을 수용합니다.
3. 서브프레임 설계: 기둥, 보, 서까래

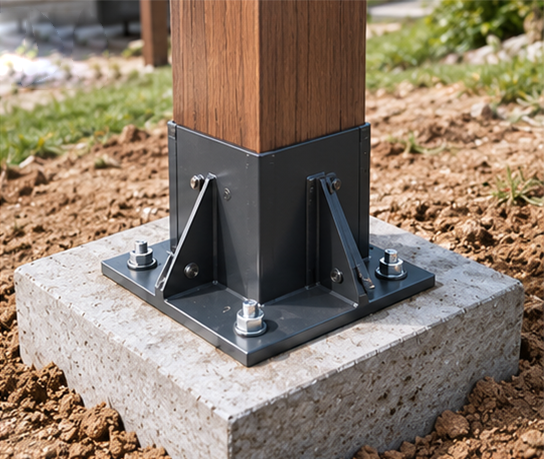

콘크리트 기초에 고정된 포스트 앵커 - 퍼걸러의 구조적 기초.

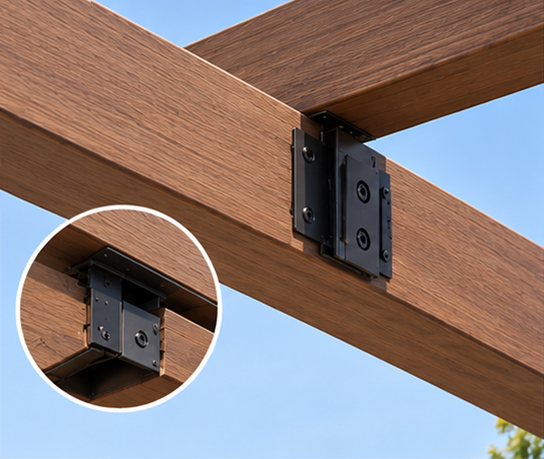

숨겨진 커넥터 브래킷은 서까래를 빔에 고정하여 나사 없이 깔끔하게 마무리됩니다.
설치 후
WPC 포스트는 속이 빈 프로파일입니다. 콘크리트 기초에 고정된 내부 금속 지지대(강철 또는 알루미늄) 위에 슬리브를 씌워야 합니다. 금속 코어는 구조적 하중을 전달합니다. WPC 슬리브가 외관을 제공합니다. 포스트 앵커는 확장 볼트를 사용하여 콘크리트 슬래브에 고정됩니다.
빔-포스트 연결
메인 빔은 포스트 상단에 고정되어 있으며 WPC 빔과 내부 금속 지지대를 통과하는 스테인리스 스틸 볼트로 고정되어 있습니다. 갈라짐을 방지하기 위해 파일럿 구멍을 뚫어야 합니다. 스테인레스 스틸은 필수적입니다. 아연 도금 볼트는 부식되어 녹 줄무늬가 생길 수 있습니다.
서까래 간격
서까래 또는 루버는 일반적으로 다음과 같은 간격으로 배치됩니다.30~40cm간격. 숨겨진 커넥터 브래킷은 서까래를 빔에 고정하는 데 사용됩니다. 서까래는 꽉 막혀서는 안 됩니다. 여기에도 3~5mm 확장 간격이 적용됩니다.
4. WPC vs 알루미늄 vs 목재: 솔직한 비교
WPC는 비용과 구조적 성능 측면에서 목재와 알루미늄 사이에 위치합니다. 아래 표에는 주요 차이점이 요약되어 있습니다.
최대 스팬(표준)WPC: 2.5~3m · 알루미늄: 4m+ · 목재: 3~4m
무게WPC: ~9 kg/m² · 알루미늄: ~5 kg/m² · 목재: ~14 kg/m²
열팽창WPC: 높음(간격 필요) · 알루미늄: 보통 · 목재: 낮음
내식성WPC: 우수 · 알루미늄: 우수 · 목재: 나쁨
유지WPC: 없음 · 알루미늄: 연간 세탁 · 목재: 2~3년마다 스테인/씰
비용 (3m x 4m)WPC: €1,000~€2,400 · 목재: €800~€2,000 · 알루미늄: €2,200~€4,000
비용 범위는 게시된 공급업체 데이터와 Necowood의 2026년 프로젝트 기록을 기반으로 합니다. 실제 가격은 프로필 크기, 마감, 주문량 및 지역에 따라 다릅니다.
5. WPC Pergola 프로젝트에 대한 지역 표준
WPC 퍼걸러 구조는 지역 건축법을 준수해야 합니다. 다음 표준은 주요 시장의 프로젝트 사양에서 일반적으로 참조됩니다.
📋 지역 코드 및 표준
🇺🇸 미국 ASTM D7032 목재-플라스틱 복합 데크 보드 및 가드레일 시스템의 성능 등급 설정을 위한 표준 사양
🇺🇸 미국 ASTM E330 균일한 정공기압 하에서 외벽 및 구조물의 구조적 성능 시험
🇪🇺ㅡㅡ EN 1991-1-4 유로코드 1 - 구조물, 풍하중에 대한 작용. 최소 서까래 간격 및 앵커 볼트 크기 결정
🇪🇺ㅡㅡ EN 15534 셀룰로오스 기반 재료와 열가소성 수지로 만든 복합재 - 프로파일 및 패널 사양
🇦🇺AU AS/NZS 1170.2 구조 설계 작업 - 바람 작업. 호주와 뉴질랜드의 해안 및 강풍 지역에 매우 중요
🇦🇺AU AS 1720.1 목재 구조물 - 설계 방법. 복합 기둥의 구조 단면에 대한 참조로 사용됩니다.
프로젝트 노트:구조 설계를 마무리하기 전에 항상 관할 지역 당국(AHJ)에 해당 표준을 확인하십시오. 풍하중 요구 사항은 내륙, 해안 및 저기압 지역에 따라 크게 다릅니다.
6. 설치: 계약자를 위한 단계별

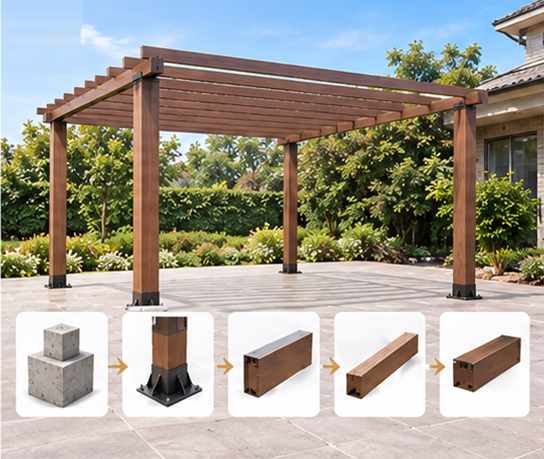

Pergola 설치 순서: 기초 → 기둥 → 보 → 서까래 → 캡 및 트림.
- 레이아웃 표시— 완벽한 정사각형을 보장하기 위해 끈과 레벨링 도구를 사용하십시오. 포스트 앵커의 위치를 확인합니다.
- 보안 포스트 앵커- 확장 볼트를 사용하여 견고한 강철 또는 알루미늄 포스트 앵커를 콘크리트 슬래브 또는 기초에 고정합니다.
- 슬리브 WPC 포스트— 속이 빈 WPC 포스트 슬리브를 내부 금속 지지대 위로 밀어 넣습니다. 기둥이 수직인지 확인하세요.
- 메인빔 장착— WPC 빔을 포스트에 고정하고 파일럿 구멍을 뚫은 다음 스테인리스 스틸 볼트로 고정합니다.
- 서까래 설치— 숨겨진 브래킷을 빔에 고정한 다음 WPC 서까래를 제자리에 놓습니다. 서까래 끝 부분에 3~5mm 확장 간격을 남겨두십시오.
- 캡 및 트림 설치— 포스트 캡과 트림 스커트를 장착하여 베이스 볼트와 상단 개구부를 숨깁니다. 레벨로 전체 구조를 확인하십시오.
자주 묻는 질문
WPC 퍼걸러의 최대 서까래 폭은 얼마입니까?
표준 WPC 퍼걸러 프로파일의 경우 중간 지지대가 없는 최대 서까래 폭은 일반적으로 2.5m~3m입니다. 알루미늄은 4m 이상까지 확장될 수 있습니다. 3m 이상의 경간에는 더 큰 WPC 섹션을 지정하거나, 중간 빔을 추가하거나, 알루미늄 코어 강화 WPC 프로파일을 사용하십시오.
WPC 퍼걸러에는 어느 정도의 열팽창이 허용되어야 합니까?
서까래 끝부분과 고정된 모든 가장자리에는 최소 3~5mm의 확장 간격을 두어야 합니다. Necowood의 Gen-2 안정화 기능은 열팽창을 표준 WPC보다 약 30% 낮은 0.035mm/m·°C 미만으로 줄입니다.
WPC 퍼걸러는 알루미늄 퍼걸러만큼 튼튼합니까?
아니요. 알루미늄은 스팬 하중을 받는 WPC보다 구조적으로 더 강합니다. 표준 알루미늄의 길이는 4m 이상입니다. 표준 WPC의 길이는 2.5~3m입니다. 그러나 WPC는 더 따뜻하고 나무 같은 외관을 제공합니다. 나무 모양의 더 긴 스팬의 경우 내부 알루미늄 보강재가 포함된 WPC 프로파일을 지정하십시오.
WPC 퍼걸러의 서브프레임 디자인은 무엇입니까?
WPC 퍼걸러 서브프레임은 콘크리트 기초에 설치된 기둥, 기둥에 고정된 메인 빔, 빔에 걸쳐 있는 서까래 또는 루버로 구성됩니다. 서까래 간격은 일반적으로 30~40cm입니다. 숨겨진 커넥터 브래킷은 나사 없는 마감을 위해 서까래를 고정합니다.
WPC 퍼걸러 프로젝트에는 어떤 건축 표준이 적용됩니까?
일반적인 표준에는 ASTM D7032(미국), ASTM E330(미국), EN 1991-1-4(EU 풍하중), EN 15534(EU WPC 사양) 및 AS/NZS 1170.2(호주/뉴질랜드 바람 작용)가 포함됩니다. 항상 관할 지역 당국에 해당 표준을 확인하십시오.
WPC 퍼걸러를 발코니나 옥상에 설치할 수 있나요?
예. WPC는 목재나 강철보다 가벼워 발코니와 옥상에 가해지는 하중을 줄여줍니다. 퍼걸러는 표면 마감뿐만 아니라 구조 슬래브에 고정되어야 합니다. 높은 설치에서는 바람의 양력이 매우 중요합니다. 서까래 간격을 더 좁히고 앵커 볼트를 더 무겁게 해야 할 수도 있습니다.
WPC와 알루미늄 퍼걸러의 비용 차이는 무엇입니까?
WPC 퍼걸러는 일반적으로 재료 기준으로 알루미늄보다 비용이 30~50% 저렴합니다. 3m x 4m WPC 퍼걸러의 비용은 약 €1,000~€2,400이며, 알루미늄의 경우 €2,200~€4,000입니다.
WPC 퍼걸러에는 콘크리트 기반이 필요합니까?
예. WPC 기둥은 콘크리트 기초 또는 구조 슬래브에 고정되어야 합니다. 자립형 퍼걸러의 경우 각 기둥 위치에 콘크리트 기초가 필요합니다. 벽에 부착된 퍼걸러에는 여전히 외부 기둥용 기초가 필요합니다.
